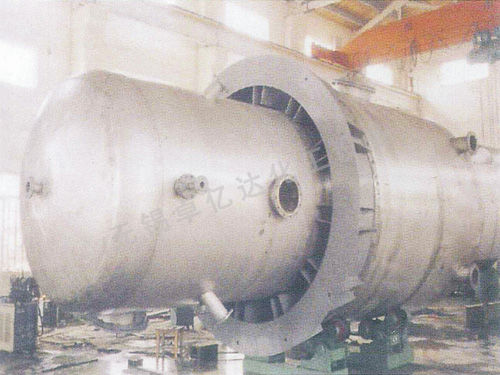

喷淋式饱和器



产品概述
       喷淋式饱和器的主材为316L,该产品用于焦化厂硫胺工段,是硫胺工段生产大颗粒硫胺的主要设备。喷淋式饱和器是用于焦化厂产生的煤气和煤制煤气生产中净化煤过程中的脱氨设备,解决以往煤气净化过程中脱氨、去酸雾、硫铵结晶分别在分体设备中进行占地面积大,及脱氨效果差,硫铵结晶效果差的不足。本饱和器是由上壳体、内简体、加酸管、煤气入口管、母液入口管、母液腔体、母液喷嘴、煤气出口管、温水管、溢流管、下简体、母液出口管、结晶浆液抽出管、出料管、母液回流管、降液管、支座构成,上壳体与内简体组合制成左右两个蜗壳式腔体结构。其优点是该饱和器具脱氨、去酸雾、硫铵结晶于一体,结构紧凑,占地面积小,不会因为脱氫脱硫造成二次污染。

结构特点
       1、喷淋室由本体、外套简和内套筒组成,煤气进入本体后向下在本体与外套筒的环形室内流动,然后由上出喷淋室,再沿切线方向进入外套筒与内套筒间旋转向下进入内套筒,由顶部出去。外套筒与内套筒间形成旋风分离作用,以除去煤气夹带的液滴,起到除酸器的作用。
       2、在喷淋室的下部设置母液满流管,控制喷淋室下部的液面,促使煤气由入口向出口在环形室内流动。
       3、在煤气入口和煤气出口间分隔成两个弧形分配箱,在弧形分配箱配置多组喷嘴,喷嘴方向朝向煤气流,形成良好的气液接触面。
       4、喷淋室的下部为结晶槽,用降液管与结晶槽连通,循环母液通过降液管从结晶槽的底部向上返,不断生成的硫铵晶核,穿过向上运动的悬浮硫铵母液,促使晶体长大,并引起颗粒分级,小颗粒升向顶部,从上部出口接到循环泵,结晶从下部抽出。
       5、在煤气出口配置有母液喷酒装置。煤气入口和出口均设有温水喷酒装置,可以较彻底清洗喷淋室。
